Производитель: ONI PLC-S

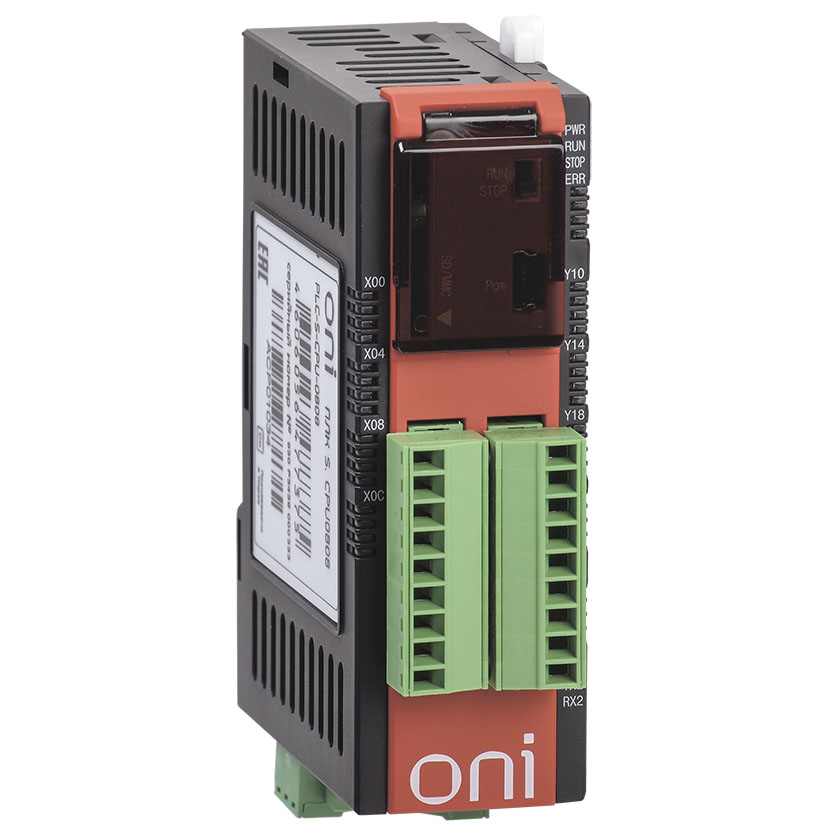

Промышленный ПЛК ONI PLC-S-CPU-0808 - CPU: ARM Cortex M3 32 бит,8xDI,8xDO,1xUSB,1xRS232,0xRS485,0xLAN
Код модели |
Комплектация |
Срок |
Цена |
|
Процессорный модуль |
|
|
Процессор |
ARM Cortex M3 32 бит |
|
Встроенная память |
Flash: 1.25 Мб EEPROM: 64 кБ |
|
Накопитель данных |
SD слот с поддержкой до 4 Гб - нет |
|
Часы реального времени |
встроенные, с батареей |
|
Специальные функции |
Высокоскоростной счет: 2 канала, 20 кГц суммарно 2 входа на канал (направление счета + имп. вход)
Управление позиционированием: ось X: контроль 100 кГц / управление 100 кГц ось Y: контроль 5 кГц / управление 100 кГц
ПИД-регулятор: 32 канала, с возможностью автонастройки |
| Интерфейсы ввода-вывода | |
| COM |
1xRS232, 0xRS485 1200-38400 бит/с |
| USB |
1 x USB2.0 |
| Ethernet |
0 х 10/100 Mbit/s (UDP 3 / TCP 2) до 5 соединений |
| Слоты расширения модулями |
до 11 модулей |
|
Дискретные входы / выходы |
|
|
Входы: 8 x тип SINK Индикация состояния |
Лог. 1: 24 В / 4мА > DC > 19 В / 3 мA Лог. 0: 6 В / 1 мA > DC > 0 Гальваническая развязка - оптопара |
|
Выходы: 8 x ЭМ-реле Индикация состояния |
Ном.: AC 230 В / DC 24 В, активная нагрузка 2 A (COM 5 A) Быстродействие: 10мс Гальваническая развязка - реле |
|
Программное обеспечение |
|
| Среда программирования |
ONI CICON - языки LD, IL, SFC, FBD (МЭК 61131-3) 55 логических инструкций, 289 функциональных |
| Варианты программ |
циклично исполняемая программа, асинхронно вызываемая подпрограмма, программы инициализации при холодном/горячем старте, программыобработки прерываний. |
| Готовые функции |
ПИД-регулятор, высокоскоростной счетчик (HSC), программа позиционирования, цифровой фильтр |
| Коммуникации |
Modbus RTU (Master), Modbus TCP (при наличии Ethernet), пользовательский протокол серийного порта, High Speed PLC Link |
|
Особенности |
|
| Режимы работы | «Пуск», «Стоп», удаленный «Пуск», удаленный «Стоп» |
| Варианты запуска | «Холодный», «Горячий» |
| Макс. количество программ в проекте | 128 |
| Макс. количество временных прерываний | до 16 с минимальным периодом 10 мс |
| Варианты выполнения программы | циклическое выполнение, прерывание по времени |
| Функции самодиагностики | превышение времени цикла выполнения программы, ошибки обращения к памяти, сбои питания и резервной батареи |
| Требования к питанию |
|
| Напряжение |
24 VDC (+- 15%) |
|
Конструкция |
|
| Корпус |
Пластик 91х63х30мм |
| Монтаж | На DIN-рейку 35мм |
| Условия эксплуатации | |
| Рабочая температура |
0оС +50оС |
| Температура хранения | -20оС +80оС |
|
Документация |
Программное обеспечение |
|
Описание библиотеки функциональных блоков ONI PLC-S-CPU-0808 |
Демо-версии проектов: "Конвейер", "Насосная станция" |
